XD-TOF-05D اسکنر لیزری ایمنی اجتناب از مانع دو بعدی TOF. لیدار اجتناب از مانع ایمنی می تواند به محدوده نظارتی 5 متر و زاویه 270 درجه برسد. این می تواند به طور خودکار یاد بگیرد ، صحنه های موجود را یاد بگیرد و خطوط را کنترل کند. توابع خاموش کردن و راه اندازی مجدد داخلی با اقدامات متقابل حرکت خط تولید مطابقت دارد. عملیات را متوقف کرده و تولید را در نظر بگیرید. سنسور لیدار 2d عمدتا بر اساس محصولات جمع و جور ، اقتصادی ، اندازه گیری سریع ، اندازه کوچک ، وزن سبک ، مصرف کم برق و محصولات کم هزینه ساخته شده است. از محافظت لیزر در برابر چشم استفاده می کند و مطابق با استاندارد است. IP65 ضد گرد و غبار و ضد آب ، هنوز هم برای محیط های سخت مناسب است.
پارامتر محصول
اطلاعات اولیه | ||
نام محصول | TOF 2D Lidar Scanner | |
شماره محصول | XD-TOF-05D | XD-TOF-05D |
خروجی IO | NPN | PNP |
امکانات | ||
منبع نور لیزر | 905 نانومتر (کلاس I) | |
محدوده زاویه اسکن | 270° | |
نرخ فریم اسکن | 15 هرتز / 30 هرتز | |
منطقه کار | 0.05m~5m | |
عملکرد خودآموزی | اسکن خودکار محیط و ایجاد مناطق | |
پارامترهای مکانیکی / الکترونیکی | ||
پیوند برق | DB15 نر / انبوه | |
ولتاژ تغذیه | DC 9V ~ 28V | |
مصرف برق | 2W | |
سوئیچ درایو | DC 30V 50mA MAX | |
رنگ پوسته | آبی کمرنگ | |
کلاس محافظت | IP65 | |
وزن | 150 گرم بدون کابل | |
ابعاد (L × W × H) | 50 میلی متر × 50 میلی متر × 76 میلی متر | |
کارایی | ||
شکل شی قابل تشخیص است | تقریباً هر شکلی | |
خطای اندازه گیری | ± 30 میلی متر | |
تعداد گروههای منطقه ای | 16 گروه منطقه ای ، هر گروه منطقه ای شامل 3 منطقه است | |
رابط | ||
یو اس بی | میکرو USB | |
وارد | GND / NC × 4 | |
خروجی را تغییر دهید | NPN × 3 ، نشانگر وضعیت کار تجهیزات × 1 | PNP × 3 ، نشانگر وضعیت کار تجهیزات × 1 |
زمان نگهداری خروجی سیگنال | 100 ms ~ 10،000 ms (قابل تنظیم) مقدار معمولی 330 ms | |
زمان پاسخ | 67 ms ~ 30،000 ms (قابل تنظیم) مقدار معمولی 134 ms | |
شاخص وضعیت | نشانگر وضعیت × 1 ، نشانگر گروه منطقه 3 | |
پارامترهای محیطی | ||
ضد لرزش | 10-55 هرتز ، دامنه 0.75 میلی متر ، سه محور XYZ ، 2 ساعت در هر محور ؛ 50-200 هرتز ، 196 متر بر ثانیه (20G) ، سرعت اسکن 2 دقیقه در سیکل ، XYZ سه محوری ، 2 ساعت در هر محور | |
دمای کار | -10℃~+55℃ | |
محدوده دمای ذخیره سازی | -30℃~+75℃ | |
توانایی مقاومت در برابر نور محیط | 000 15000lux | |
ویژگی اصلی
اصل کار
سری 05D یک حسگر اسکنر لیزری TOF است که اجزای اصلی آن شامل اجزای مکانیکی ، الکتریکی و نرم افزاری هستند. هنگام کار ، پرتوی لیزر به خارج ساطع می شود و با برخورد پرتوی لیزر به جسم منعکس می شود. گیرنده سیگنال نور منعکس شده را تشخیص می دهد و سپس زمان می گذرد. ماژول تجزیه و تحلیل اختلاف زمان بین نور منعکس شده و نور ساطع شده را اندازه گیری می کند و زمان را در سرعت نور ضرب می کند تا فاصله سفر نور را بدست آورد و در نتیجه محاسبه را بدست آورد. موقعیت جسم اندازه گیری شده.
همانطور که در شکل نشان داده شده است:
رابط نرم افزار
راه حل کاربرد سناریو
| سنسور برگزاری ایمنی از نقاط خطرناک یک ربات محافظت می کند | کاربرد اسکنر لیزری 2D در مهر زنی | موانع پارکینگ را فعال کنید | Lidar در تشخیص مخزن خالی و اندازه گیری سطح مایع استفاده می شود |
| کل سیستم ربات صنعتی دارای ساختار جمع و جور و دقت موقعیت یابی تکرار بالا است. می تواند برای جوشکاری نقطه ای ، بارگیری و تخلیه ، ریخته گری ، سنگ زنی و برش لیزری استفاده شود. لطفاً از اسکنر لیزری ایمنی XD-TOF-05DCyndar برای نظارت و حفاظت همه جانبه از ربات استفاده کنید. دامنه حفاظت 0.5-5 متر است که بهترین راه حل برای فاصله نزدیک است. این ربات می تواند مراحل کار تعریف شده خود را ادامه دهد. | برای محافظت از محیط قالب ، یک ابزار استاندارد اسکنر لیزری ایمنی 05D روی قالب نصب شده است. سنسور لیزر ایمنی از قسمت مقابل پرس بین دو دروازه ابزار محافظت می کند. اگر افراد یا اشیایی در منطقه وجود داشته باشند ، برداشتن یا گسترش ابزار فشار ممنوع است. | مقدار سوئیچ NPN یا PNP اسکنر لیزری 2D می تواند موانع پارک را تشخیص و کنترل کند. هنگام عبور خودرو ، اهرم ترمز بلند می شود تا به وسیله آن اجازه عبور داده شود. فاصله تشخیص لیدار قابل تنظیم است و زمان دروازه بصورت هوشمند کنترل می شود تا پایه قابل اطمینان و تضمین ایمنی برای مدیریت ورود و خروج فراهم شود و مدیریت ورود و خروج کارآمد بزرگراه یا پارکینگ را برآورده کند. | هنگام تولید محصولات مایع ، سنسور لیزر ایمنی سطح مایعات را بدون لمس مایعات برای محاسبه سطح مایع اندازه گیری می کند. برای اندازه گیری مایعات و جامدات از این روش اندازه گیری استفاده کنید. سنسور لیدار TOF-05D 2d دارای هزینه نگهداری پایین ، عملکرد بالا ، دقت بالا ، قابلیت اطمینان بالا و طول عمر بالا است. |
 |  |  |  |
| اسکنر Lidar 2D از اپراتورهای محل ذخیره شاتل محافظت می کند | کاربرد اسکنر لیزری 2D در مهر زنی | سنسور لیزر اسکنر برجستگی ها را تشخیص می دهد | استفاده از سنسور برگزاری ایمنی در حفاظت از منطقه |

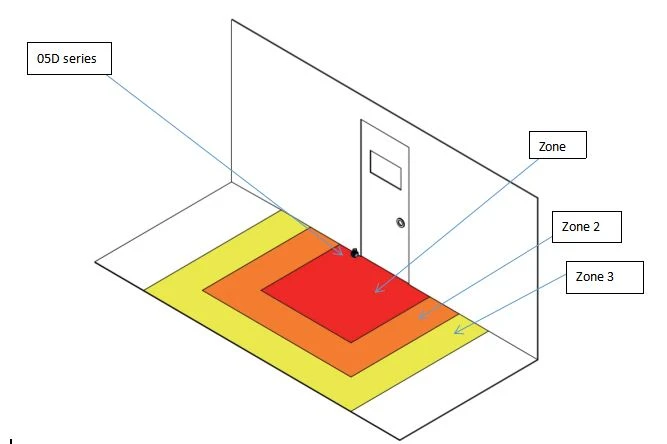

| سیستم ذخیره سازی به ذخیره سازی سه بعدی مواد از طریق قفسه هایی با پالت ، سطل آشغال و کارتن به عنوان واحد اشاره دارد. هنگامی که کارکنان کارگاه وارد مسیر شاتل می شوند ، اسکنر لیزر ایمنی جمع و جور XD-TOF-05D یا XD-TOF-10H دارای مناطق محافظ و هشدار دهنده قابل تغییر است. | کنترل دسترسی 1-1 1-2 در این حالت ، به تدریج منطقه حفاظت از منطقه 3 به منطقه 1 در گروه منطقه کار کاهش می یابد. نکات اصلی استراتژی محافظت از آن به شرح زیر است: 1. هنگامی که یک شی یا شخص به منطقه 3 حمله می کند ، سیستم به نفوذ هشدار می دهد. 2. هنگام حمله به منطقه 2 ، اخطار محکم تری صادر می شود. 3. هنگام ورود به منطقه 1 ، زنگ هشدار به صدا در می آید و مدیر سیستم را یادآوری می کند. با توجه به نیازهای مختلف کاربران ، موقعیت نصب و ارتفاع سری TD می تواند به طور مناسب تنظیم شود. شکل و نوع منطقه نیز می تواند با توجه به محیطی که کنترل دسترسی در آن قرار دارد تغییر کند. | در این حالت ، یک اسکنر لیزری ایمنی بر روی قفسه نصب شده است تا تشخیص دهد که محموله ای به صفحه شناسایی نفوذ کرده و از سقوط بار جلوگیری می کند. به همین ترتیب ، از اسکنرهای لیزری ایمنی سری 05D می توان برای تشخیص برجستگی در سطوح افقی نیز استفاده کرد. کاربران می توانند با توجه به نیاز خود پیکربندی کنند. | حفاظت از منطقه کاربردهای گسترده ای در محافظت از سیستم های موبایل دارد و AGV یا جلوگیری از مانع وسیله نقلیه یکی از آنهاست. سری 05D بر روی یک چرخ دستی AGA سوار شده است. ماشین AGV در یک مسیر ثابت رانندگی می کند. هنگامی که یک شی وارد منطقه 3 می شود ، سنسور اسکن لیزر ایمنی ماشین را کنترل می کند تا سرعت را کاهش دهد. هنگامی که وارد منطقه 2 می شود ، سنسور اسکن لیزر ایمنی آن را کنترل می کند تا همچنان کاهش یابد. هنگامی که 1 ورودی است ، متوقف می شود. |
 |  |  |  |
سایر محصولات مشخصات
| XD-TOF-10H | XD-TOF-20H | XD-TOF-25 | XD-TOF-30 | XD-TOF-50 |
10 متر منطقه کار دامنه اسکن 270 درجه وضوح 0.08 درجه 45K / s نرخ ابر بالا HQPC با کیفیت بالا فناوری ابر ابر عملکرد ضد آتش ، ضد تداخل ضد گرد و غبار ، باران و مه تشخیص دقیق در محیط های سخت نوع پیمایش | 20 متر منطقه کار دامنه اسکن 270 درجه وضوح 0.08 درجه 45K / s نرخ ابر بالا HQPC با کیفیت بالا فناوری ابر ابر عملکرد ضد آتش ، ضد تداخل ضد گرد و غبار ، باران و مه تشخیص دقیق در محیط های سخت نوع پیمایش | 25 متر منطقه کار دامنه اسکن 270 درجه وضوح 0.33 درجه یادگیری خودکار خیاطی پس زمینه 10 گروه از تنظیمات گروه منطقه ای تنظیم چند ضلعی محدب ، سه سیگنال مستقل عملکرد ضد آتش ، ضد تداخل ضد آب و ضد گرد و غبار. با عملکرد گرمایش هنوز هم در محیط های سخت صنعتی قابل استفاده است | 30 متر منطقه کار دامنه اسکن 270 درجه وضوح 0.08 درجه 45K / s نرخ ابر بالا HQPC با کیفیت بالا فناوری ابر ابر عملکرد ضد آتش ، ضد تداخل ضد گرد و غبار ، باران و مه تشخیص دقیق در محیط های سخت نوع پیمایش | 50 متر منطقه کار دامنه اسکن 270 درجه وضوح 0.5 درجه یادگیری خودکار خیاطی پس زمینه نظارت گروهی چند منطقه ای ، تنظیم چهار ضلعی ، سه سیگنال مستقل ضد آب و ضد گرد و غبار ، با عملکرد گرمایش هنوز هم در محیط های سخت صنعتی قابل استفاده است |
| قابل استفاده برای امنیت ، حمل و نقل سریع ، ربات های تجاری ، AGV صنعتی ، تدارکات | قابل استفاده برای امنیت ، پارکینگ ، تعامل خدمات ، ربات ، AGV | امنیت ، ترافیک ، برنامه تعاملی | ترافیک ، برنامه تعاملی | قابل استفاده در فرودگاه ها و بنادر |
درباره ما
1. ما یک ارائه دهنده جهانی سنسورهای هوشمند و راه حل های فناوری اتوماسیون صنعتی ، یک منبع معتبر جهانی از فناوری سیستم اسکن لیزر 2D / 3D و یک تولید کننده 10 ساله حرفه ای محصولات محافظتی ایمنی لیدار هستیم. Cyndar در راه حل های حرفه ای حسگرهای هوشمند تخصص دارد. ما متعهد به ارائه محصولات با کیفیت بالا ، یکپارچه سازی سیستم سفارشی و کنترل عالی هزینه هستیم.
2. محصولات شرکت&# 39 می توانند در بنادر ، فرودگاه ها ، صنایع صنعتی ، صنایع ساختمانی ، پارکینگ ها ، ماشین آلات ، صنایع خدماتی و غیره استفاده شوند.
3. ما یک تیم کامل تولید ، تیم فنی ، کنترل کیفیت و تیم فروش داریم.
4- این شرکت از استاندارد بین المللی سیستم مدیریت کیفیت IS09001 پیروی می کند
سالات متداول
1. بهترین قیمت برای اسکنر لیزر ایمنی چقدر است؟
ما متعهد به کمک به مشتریان و صرفه جویی در هزینه های بیشتر مشتریان هستیم. قیمت محصول بسیار سودمند است. البته هرچه مقدار شما بیشتر باشد ، تخفیف محصول نیز کمتر است.
2. بپرسید چرا ما را انتخاب می کنید؟
تیم حرفه ای و با تجربه R&؛ D ، سیستم کنترل کیفیت قابل اعتماد و دقیق. ما همه محصولات را قبل از حمل و نقل آزمایش می کنیم تا اطمینان حاصل کنیم که همه محصولات در شرایط ایده آل هستند.
3. مدت پرداخت شما چیست؟
30٪ از سپرده قبل از تولید پرداخت می شود ، مابقی قبل از حمل و نقل پرداخت می شود
4. چه مدت طول می کشد تا ما از طریق تیم شما پاسخ نامه الکترونیکی دریافت کنیم؟
7 24 24 ساعت خدمات مشتری ، بلافاصله به جزئیات و س questionsالات پاسخ دهید
5. اگر صفحه ما حاوی برخی از نیازهای محصول دیگر نیست ، آیا می توانید در تهیه این نیازها کمک کنید؟
شما می توانید نیازهای خود را به ما بگویید و ما تمام تلاش خود را خواهیم کرد تا به شما کمک کنیم
6. آیا محصول شما خدمات گارانتی دارد؟ مدت زمان گارانتی چقدر است؟"؛
ما از طریق دفترچه راهنما و فیلم پشتیبانی فنی ارائه می دهیم: هنگامی که با مشکلی مواجه شدید ، مهندسان ما به موقع از طریق ایمیل ، تلفن یا آموزش کارخانه به شما پاسخ می دهند. اگر مشکلی سخت افزاری باشد ، در طول مدت ضمانت ، قطعات یدکی را به صورت رایگان در اختیار شما قرار می دهیم یا اگر آن را پس بفرستید ، به صورت رایگان تعمیر خواهیم کرد. مدت ضمانت ما یک سال است
