مورد: ارتقاء محافظت از ایمنی در کارگاه ریخته گری
پیشینه
با توجه به رویکرد مکرر اپراتورها به دستگاههای ریخته گری با فشار زیاد برای اشکال زدایی قالب یا حذف قطعات ، یک کارگاه کارگاه در حال بازی در معرض خطرات مانند پین کردن مکانیکی و پاشش فلز مذاب قرار دارد.} به منظور رعایت الزامات "منطقه عملیات را نگه دارید و از نظر سیستم جراحی از نظر جرایم از نظر جراحی خطرناک بودن سیستم های خطرناک" در معرض خطر قرار گرفتن در معرض خطر قرار گرفتن در معرض خطر قرار گرفتن در معرض خطر قرار گرفتن در معرض خطرناک بودن ، این کارگاه یک سیستم فرش ایمنی. را معرفی کرد
راه حل
به روزرسانی حفاظت از ایمنی در کارگاه ریخته گری
کنترل پیرامونی

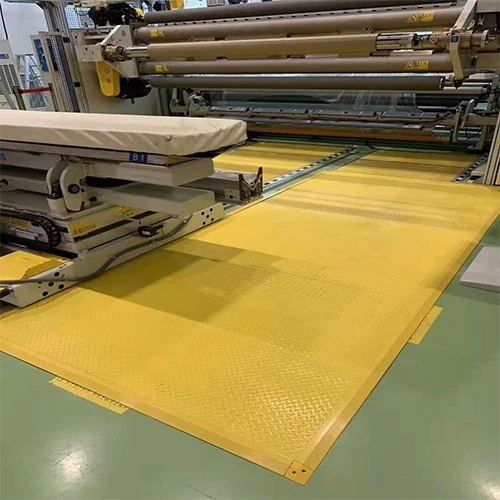

یک فرش ایمنی با ابعاد سفارشی (1800 × 1800 میلی متر) در فاصله 1 {4} 5} 5 متر در اطراف دستگاه ریخته گری قرار داده شده است تا یک منطقه جداسازی فیزیکی را تشکیل دهد. فرش از مواد موز NBR سنگین ساخته شده است ، با بار پویا از 500kg و یک تراش در سطح و وزن گیری از 800kg ،
کنترل پیوند
فرش ایمنی در زمان واقعی به کنترل کننده دستگاه ریخته گری مرتبط است. وقتی شخصی به طور تصادفی روی فرش قدم می زند ، فرش بلافاصله یک سیگنال توقف را به رله ایمنی وارد می کند ، که باعث کاهش منبع تغذیه تجهیزات در 0 {3} 5 ثانیه می شود ، و مجبور می شود از بسته شدن قالب و سایر اقدامات ، استفاده از آفرینش و سایر اقدامات را از بین ببرد.
تقویت ایمنی
نوارهای آلیاژ آلومینیوم برای جلوگیری از جابجایی در لبه فرش نصب می شوند. همراه با سوئیچ محدودیت درب ایمنی کارگاه ، حفاظت از بیمه مضاعف حاصل می شود .
اثر
میزان تصادف 95 ٪ کاهش می یابد: رهگیری مؤثر پرسنل از ورود اشتباه به مناطق پرخطر.
بهره وری تولید بهبود یافته: کاهش آسیب تجهیزات ناشی از توقف اضطراری و هزینه های نگهداری 30 ٪ کاهش یافته است.
مطابق با استانداردهای ایمنی: تصویب شده ISO13856-1 صدور گواهینامه دستگاه حفاظت حساس فشار .
مبنای مورد:
اصل فنی: مکانیسم محرک حساس به فشار ؛
سناریوی برنامه: محافظت از محیط از ماشین های ریخته گری ؛
تأیید اثر: خطر خرابی {{0} را کاهش دهید
پارامترهای حصیر ایمنی
برای مشاهده همه پارامترها بروشور محصول را بارگیری کنید
سیستم حفاظت از فرش ایمنی می تواند تشخیص دهد که آیا افراد در منطقه تخمگذار در مدت زمان مشخصی وجود دارند و از آسیب های شخصی احتمالی و خطر ناشی از حرکت دستگاه جلوگیری می کنند.
PSM 4- A * B - CDEF - G - H
| A | B | C | D | E | F | G | H | |
|
مدل |
عرض | طول | تعداد شکافها |
توضیحات اندازه |
پیکربندی رنگ/مواد |
پیکربندی مقاومت |
طول کابل |
کنترل کننده |
|
PSM4 (پیش فرض) |
L2: عرض پد ایمنی |
L1: طول پد ایمنی | L1: نوشتن نیست |
پاسخ: پس از نصب قاب بیرونی |
ب: سطح لاستیک سیاه (پیش فرض) |
k: 4- کابل هسته (پیش فرض) |
3M: پیکربندی استاندارد . نوشتن (پیش فرض) |
SRC: رله ایمنی |
|
psm6 |
2: 2 قطعه را تقسیم کنید |
F: اندازه فرش خالص ، قاب اضافی نیاز دارد |
Y: PVC زرد (الگوی) |
KF: 2 مجموعه 2 هسته |
کابل 6 متر: 6 متر |
|||
| psm11 |
3: 3 قطعه را تقسیم کنید |
پ: اندازه فرش خالص ، بدون قاب بیرونی |
ح: PVC قرمز (الگوی) |
R: با مقاومت ترمینال (8.2kΩ) |
کابل 8 متر: 8 متر |
|||
| 4: 4 قطعه را تقسیم کنید |
S: نوع سفارشی |
پارامترهای پد ایمنی
|
حصیر ایمنی |
||||||
|
سازگار با محدوده تشخیص |
برای پرسنل بازرسی در شرایط عمومی مناسب است و نمی تواند در برابر خرد کردن وسایل نقلیه و تأثیر شیء سنگین مقاومت کند . |
|||||
|
موارد استفاده توصیه شده |
مناسب برای حفاظت از ایمنی در مناطق عملیاتی پرسنل. PSM 4 - مدل معمولی ، تخته سخت مقاوم در برابر سایش و بادوام است و برای یک طرف بزرگتر از 400 میلی متر مناسب است (پیش فرض PSM4 بدون دستورالعمل است). psm 6 - pad نرم ، پاسخگوتر ، غیر قابل خم شدن ، مناسب برای اندازه های کوچک. PSM 11 - نرم ، نازک تر ، غیر قابل خم شدن ، ارتفاع برای مکان های باریک محدود شده است. |
|||||
|
صنایع قابل اجرا |
صنعت مقاله ، صنعت الکترونیک ، خطوط تولید جوشکاری خودرو ، جعل خطوط تولید ، کاربردهای عمومی صنعتی و پالتورهای اتوماتیک و سایر کاربردهای صنعتی سبک و سنگین |
|||||
|
ابعاد (تشک خالص) |
دامنه عرض سفارشی: 200mm {{1} mm دامنه طول سفارشی: 200mm -2000 mm |
مواد سطحی PSM4 |
PSM 4- لاستیک (ذرات سیاه برای ضد اسکی) یا PVC (الگوهای قرمز و زرد برای ضد اسکی) ؛ |
|||
|
فرم آب بندی لبه |
آب بندی لبه آلومینیومی زرد |
مواد سطح PSM6 ، PSM11 |
تنها |
|||
|
حداکثر بار مجاز (8 ساعت) |
کمتر از یا مساوی 400N/cm2 |
زندگی مکانیکی PSM4 |
＞1,000,000 |
|||
|
حداکثر رطوبت (23 درجه) |
95 ٪ (تراکم) |
زندگی مکانیکی psm6 |
＞800,000 |
|||
|
دمای محیط (محیط استفاده) |
-5 درجه تا 55 درجه (بدون یخ زدن یا تراکم) |
زندگی مکانیکی PSM11 |
＞700,000 |
|||
|
دمای محیط (محیط ذخیره سازی) |
-10 درجه تا 60 درجه |
کابل |
cable4- هسته*0.32² کابل محافظ ، استاندارد 3M (قابل تنظیم و طولانی شدن است) |
|||
|
نیروی محرک |
psm 4- بزرگسالان 30 کیلوگرم |
psm6/11- بزرگسالان 20 کیلوگرم |
نوع خروجی |
2NO (منفعل به طور معمول باز است) |
||
|
سطح حفاظت |
IP65 |
اتصال سری |
اتصال سری از بلوک های کمتر از 5/6 مجاز است (یا بیش از {{2} متر مربع) |
|||
|
ضخامت |
psm 4-14 mm |
psm 6-15 mm |
psm 11-11 mm |
حداکثر ولتاژ کنترل کننده |
dc24v (با استفاده از کنترل0 v) |
|
|
زمان پاسخ |
30 میلیون پوند |
تغییر جریان \\ ولتاژ |
حداکثر .100 ma \\ 5v |
|||
|
وزن |
حدود 20 کیلوگرم در متر مربع |
منطقه بلوک مجاز مجاز است |
1.5m² |
|||
|
مطابق با کاربرد استاندارد |
سیستم حفاظت از ایمنی غیر جدا شده متشکل از MAT و SRC106 رله ایمنی مطابق با استانداردهای زیر .} {1760-1 13856-2 en62061 en iso13849-1 60204-1} en/en/iec {{8} |
|||||
